SPDK简介

基本原理

SPDK的高性能依赖两项核心技术：用户态运行running at user level和轮询模式驱动Poll Mode Drivers (PMDs)

• 用户态运行：降低指令周期
  将设备驱动代码运行在用户态，是和运行在“内核态”相对而言的。把设备驱动移出内核空间避免了内核上下文切换与中断处理，从而节省了大量的CPU负担，允许更多的指令周期用在实际处理数据存储的工作上。无论存储算法复杂还是简单，也无论进行去重(deduplication)，加密(encryption)，压缩(compression)，还是简单的块读写，更少的指令周期浪费意味着更好的整体性能。

• 轮询模式驱动：
  中断式IO处理模式：有IO需要处理时就请求一个中断，CPU收到中断后才进行资源调度来处理IO，采用的是被动的派发式工作。当硬盘速度上千倍的提高后，将随之产生大量IO中断，Linux内核的中断驱动式IO处理(Interrupt Driven IO Process)就显得效率不高了。

定点轮询(polling)模式：使用专门的计算资源(特定的CPU核)用来主导存储设备的轮询式处理——就像专门的出租车道和车流用来处理乘客任务，数据包和块得到迅速派发，等待时间最小化，从而达到低延时、更一致的延时(抖动变少)、更好的吞吐量的效果。

基本架构

硬件驱动

• NVMe driver：SPDK的基础组件，这个高度优化的无锁驱动程序提供了无与伦比的可伸缩性、效率和性能。
• Intel® QuickData Technology（IOAT）：基于Xeon处理器平台上的copy offload引擎。通过提供用户空间访问，减少了DMA数据移动的阈值，允许对小尺寸I/O或NTB(非透明桥)做更好地利用。

后端块设备

• NVMe over Fabrics (NVMe-oF) initiator：从程序员的角度来看，本地SPDK NVMe驱动程序和NVMe- of启动器共享一组通用的API命令。
• Ceph* RADOS Block Device (RBD)：启用 Ceph 作为 SPDK 的后端设备。
• Blobstore Block Device：基于SPDK技术设计的Blobstore块设备，应用于虚机或数据库场景。由于spdk的无锁机制，将享有更好的性能。
• Linux* Asynchronous I/O (AIO)：允许 SPDK 与硬盘等内核设备交互。

存储服务

• Block device abstraction layer (bdev)：通用的块设备抽象。连接到各种不同设备驱动和块设备的存储协议，类似于文件系统的VFS。在块层提供灵活的API用于额外的用户功能（磁盘阵列，压缩，去冗等）。
• Blobstore：SPDK实现一个高精简的类文件的语义（非POSIX）。这可为数据库，容器，虚拟机或其他不依赖于大部分POSIX文件系统功能集（比如用户访问控制）的工作负载提供高性能支撑。

存储协议

• iSCSI target：实现以太网上块流量的既定规范；效率约为内核 LIO 的两倍。当前版本默认使用内核 TCP/IP 协议栈。
• NVMe-oF target：实现了新的NVMe-oF规范。虽然这取决于RDMA硬件，NVMe-oF target可以为每个CPU核提供高达40Gbps的流量。
• vhost-scsi target：KVM/QEMU 的一项功能，可利用 SPDK NVMe 驱动程序，让客户虚拟机以更低的延迟访问存储介质，并降低 I/O 密集型工作负载的总体 CPU 负载。

基本组件

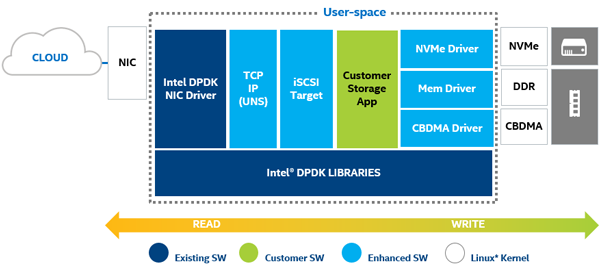

从流程上来看：SPDK中大概有三类子组件：网络前端、处理框架、后端。

网络前端

• 由DPDK、网卡驱动、用户态网络服务构件组成。DPDK给网卡提供一个高性能的包处理框架；网卡驱动提供一个从网卡到用户态空间的数据快速通道；用户态网络服务则破解TCP/IP包并生成iSCSI命令。

处理框架

• 拿到包的内容，并将iSCSI命令翻译为SCSI块级命令。不过，在将这些命令送给后端驱动之前，SPDK提供一个API框架以加入用户指定的功能，即spcial sauce（上图绿框中）。例如缓存，去冗，数据压缩，加密，RAID和纠删码计算等，诸如这些功能都包含在SPDK中。不过这些功能仅仅是为了帮助我们模拟应用场景，需要经过严格的测试优化才可使用。

后端驱动

• 数据到达了“后端”驱动层，在这里SPDK和物理块设备交互(读和写操作)。如前所述，SPDK提供了用户态的PMD[2]，支持NVMe设备、Linux AIO设备(传统spinning硬盘)、RAMDISK设备，以及利用到英特尔I/O加速技术的新设备(CBDMA=3D XPoint?)。这一系列后端设备驱动涵盖了不同性能的存储分层，保证SPDK几乎与每种存储应用形成关联。事实上，英特尔在2015年9月首先开源的SPDK部分就主要包含支持NVMe的用户态轮询模式驱动。

编译安装

github
